BOCHU MCD100-Erkennungsfenster-Schutzglas / leitfähiges Glas DP.P.Z0003AA

Schutzglas / leitfähiges Glas für das MCD100-Erkennungsfenster. Identifizieren Sie das Ersatzteil anhand der exakten Teilenummer DP.P.Z0003AA.

Was dieses Teil ist

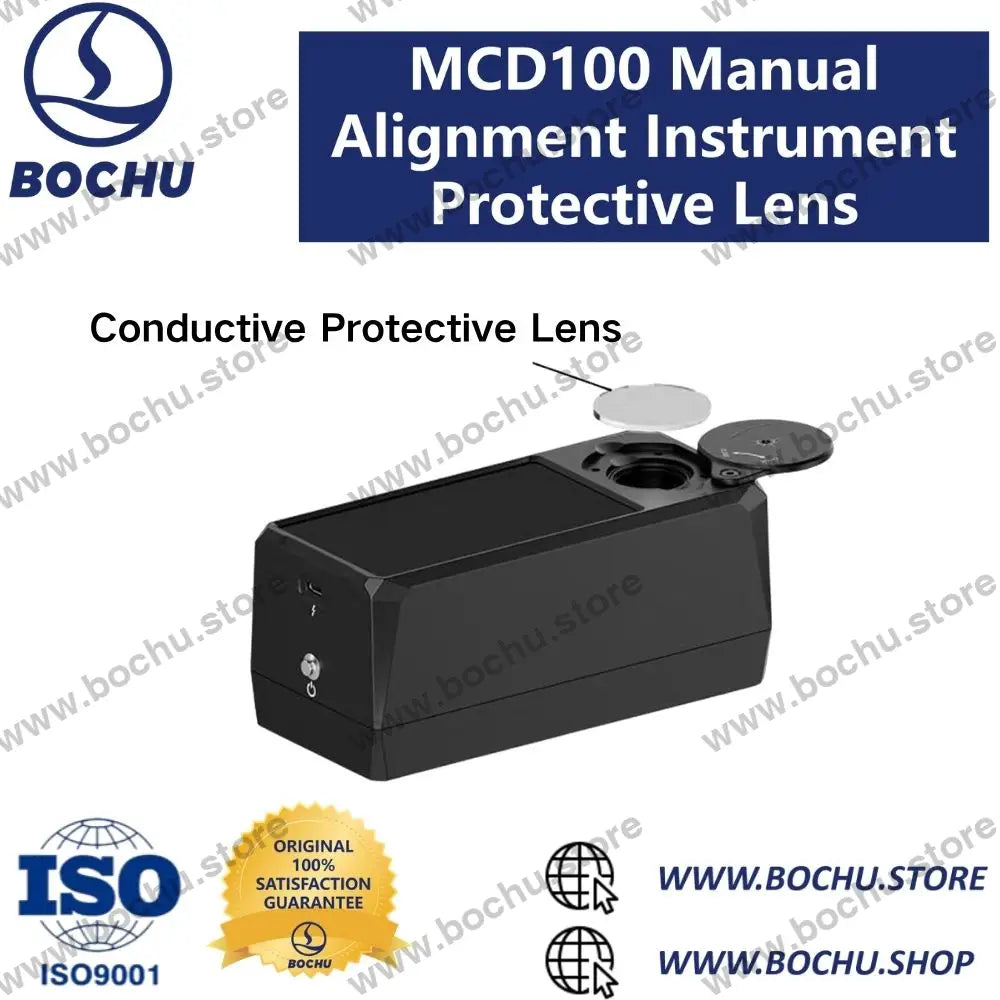

Dieses leitfähige Glas wird am MCD100-Erkennungsfenster eingebaut.

Wann ein Austausch erforderlich ist

Tauschen Sie das leitfähige Glas aus, wenn Verunreinigungen die normale Erkennung beeinträchtigen oder das Glas beschädigt ist.

Austauschposition

Die Erkennungsfensterbaugruppe verwendet vier M4 × 6 Kreuzschlitz-Senkkopfschrauben. Nach dem Entfernen der Schrauben wird die Andruckplatte des leitfähigen Glases zugänglich.

Hinweise zum Austausch

1. Entfernen Sie die vier Kreuzschlitz-Senkkopfschrauben M4 × 6 und die Andruckplatte.
2. Entfernen Sie das verunreinigte oder beschädigte leitfähige Glas.
3. Bestätigen Sie vor dem Einbau, dass das neue leitfähige Glas keinen offensichtlichen Staub, keine Fremdkörper oder Verunreinigungen aufweist. Bestätigen Sie, dass die Andruckplatte frei von Ölverunreinigungen und Fremdkörpern ist.
4. Bauen Sie das leitfähige Glas mit der dreieckigen Orientierungsmarkierung nach oben ein.
5. Montieren Sie die Andruckplatte wieder. Ziehen Sie die vier Schrauben vor und führen Sie anschließend die Endanziehung mit 1.2 N·m.

So bestätigen Sie das richtige Teil

Bestätigen Sie vor der Bestellung die Gerätekennung MCD100 und die exakte Teilenummer DP.P.Z0003AA. Leiten Sie daraus keine weitergehende Schneidkopfkompatibilität ab.
